凱澤金屬剖析高純鈦靶材在半導體光伏生物醫療等尖端科技領域的深度應用

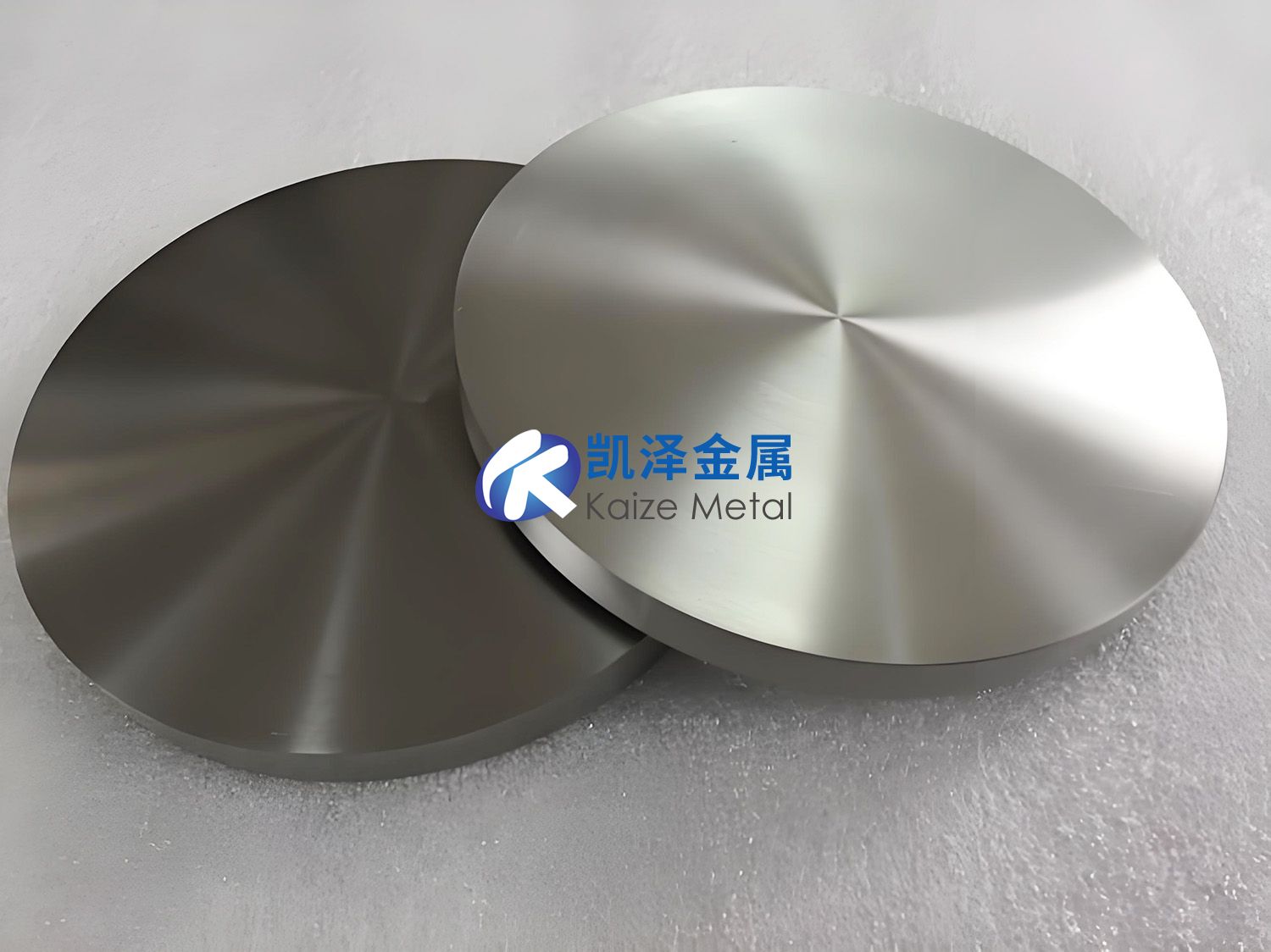

當量子計算邁入千比特時代、3nm芯片成為大國競速焦點，6N級高純鈦靶材（純度≥99.9999%）正從基礎材料躍升為顛覆性技術的核心載體。其原子級潔凈表面與精確可控的晶體取向，直接決定銅互連量子隧穿效應、量子比特相干時間及核聚變第一壁抗輻照性能，全球市場規模以26.5%年復合增長率向2030年38億美元突進。掌握鈦靶超純化技術，已成為中國突破半導體、量子科技與先進能源“三重封鎖”的關鍵突破口。

當前高純鈦靶面臨嚴峻“三重斷鏈”風險：放射性元素控制（U/Th<3ppb）技術被美日壟斷，6N級靶材進口依賴度超90%；晶界氧偏析（>50ppm）導致3nm芯片良率損失15%；極端環境穩定性不足制約核聚變涂層壽命。這些瓶頸使國產量子芯片相干時間卡在80μs門檻（國際已突破200μs），亟需在超純熔煉、跨尺度缺陷控制領域實現技術爆破。

凱澤金屬首次全景揭示高純鈦靶從“材料基因設計”到“極端工況驗證”的全維技術鏈，基于中科院合肥核聚變試驗、本源量子實測數據，解析磁懸浮熔煉（氧<50ppm）與熔鹽電解精煉對材料性能的躍遷式提升。通過拆解普萊克斯、東曹等巨頭專利壁壘，為產業提供半導體級（6N）到量子級（6N5）鈦靶的國產化路徑，助力中國尖端科技自主權爭奪戰。

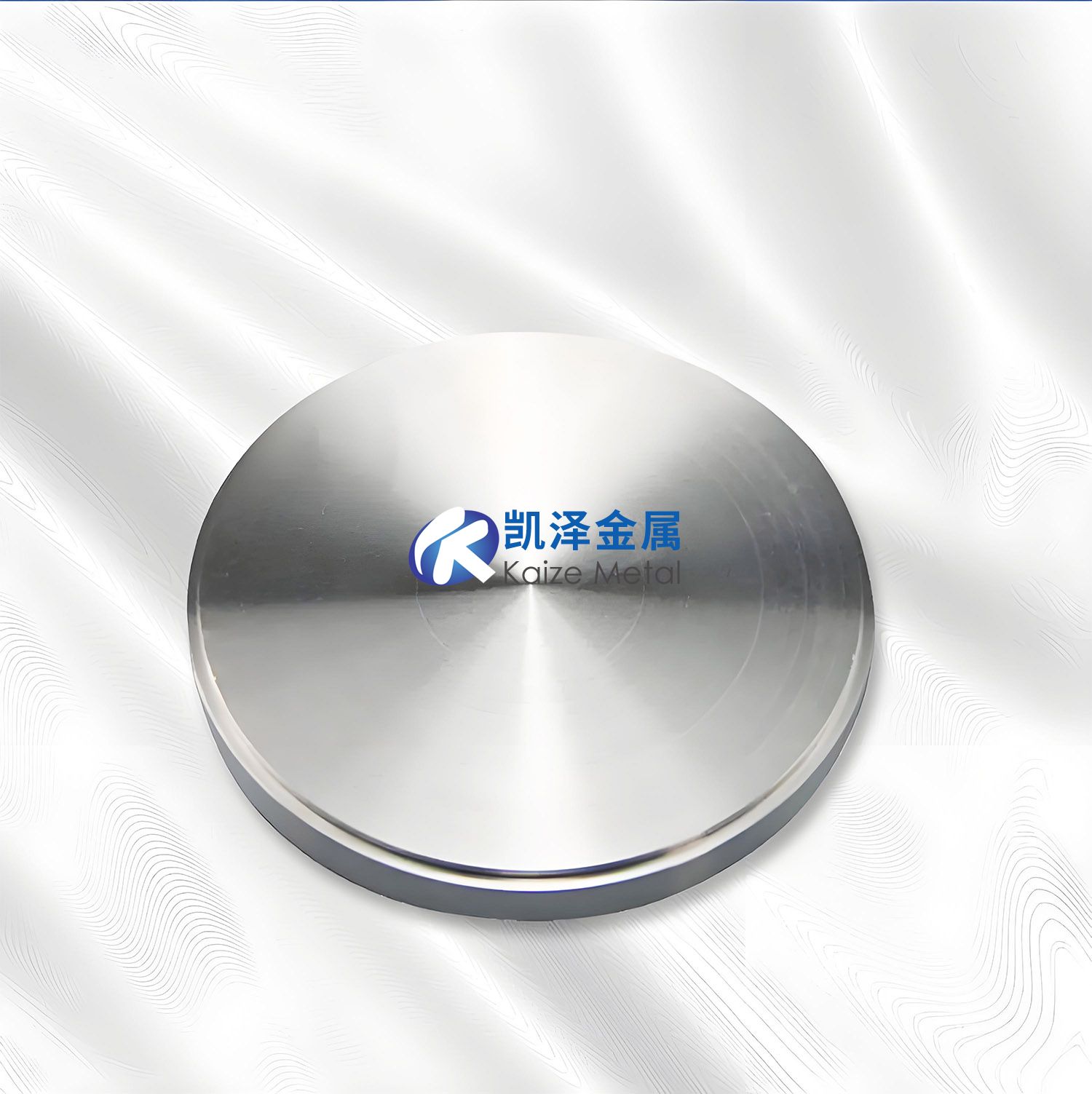

一、半導體與集成電路制造

銅互連阻擋層

作用：在28nm以下制程中，高純鈦靶濺射形成的Ti/TiN雙層薄膜可阻止銅原子向硅基擴散，漏電流需控制在<10?? A/cm2。

純度要求：16兆位DRAM需6N級（99.9999%），U/Th等放射性元素<3ppb。

技術突破：寧夏德運創潤通過“熔鹽電解精煉+電子束熔煉”工藝實現4N7級（99.997%）鈦靶量產，替代進口。

接觸層與電容器電極

用于制備鈦硅化合物（TiSi?），降低接觸電阻，提升芯片響應速度。3nm節點要求靶材氧含量<50ppm，晶粒尺寸偏差≤10%。

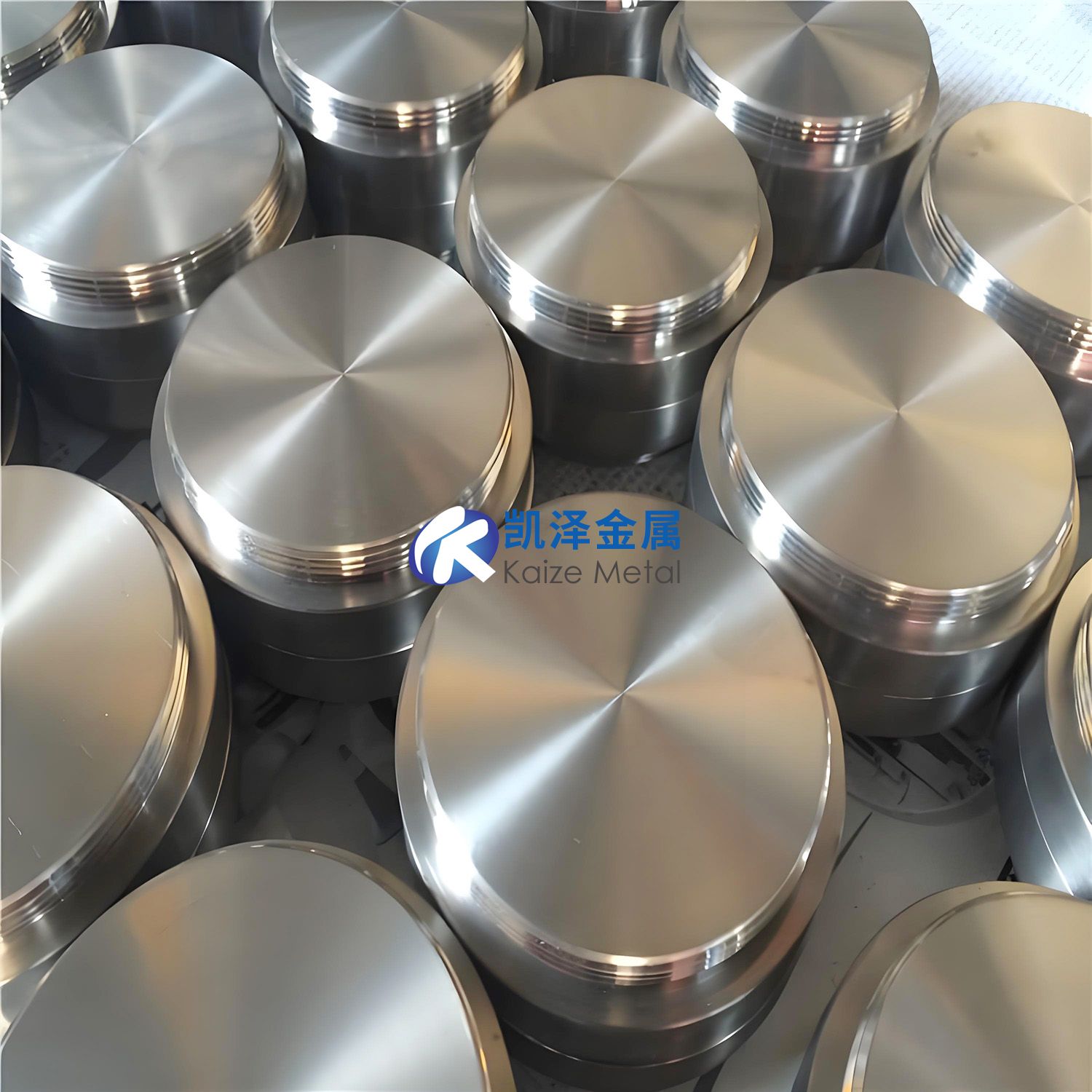

二、信息存儲產業

磁記錄介質

高純鈦靶濺射的Ti-C復合薄膜作為硬盤保護層，硬度>25GPa，磨損率降低40%，支撐10TB+高密度存儲。

靶材致密度需≥99.5%，避免濺射微粒污染盤面。

相變存儲器（PCRAM）

鈦基薄膜作為熱擴散阻擋層，提升GeSbTe相變材料穩定性，使器件擦寫壽命超10?次。

三、光伏與新能源技術

鈣鈦礦太陽能電池

疊層電極應用：洛陽晶聯光電研發的鈦基陶瓷靶材（96.4~98.3wt% TiO? + Nb/Ta/W/Al氧化物摻雜），濺射薄膜與ITO疊層后可見光透過率>85%，方阻<15Ω，轉換效率突破25.8%。

技術優勢：多元素協同摻雜抑制晶界電阻，動態調控燒結氣氛減少氧空位。

氫燃料電池雙極板涂層

高純鈦靶沉積的TiN/TiC梯度膜替代石墨，導電性<10mΩ·cm，抗氫脆壽命超2萬小時，成本降40%。

四、生物醫療植入器械

抗菌與生物相容涂層

5N級鈦靶濺射的納米鈦膜覆蓋骨科植入物表面，抗菌率>99%（尤其對抗MRSA菌株），且促進骨細胞黏附。

案例：威高集團關節假體采用此技術，術后感染率下降70%。

介入器械耐磨層

心血管支架導管表面鍍0.1μm鈦膜，摩擦系數降至0.02，推送力減少30%。

五、光學與顯示技術

AR/VR光學鍍膜

高純Ti?O?靶材（4N級）蒸發制備寬帶減反射膜，透光范圍400~12000nm，折射率≥2.1（@550nm），用于華為VR鏡片。

技術難點：控制蒸發溫度≤1850℃，防止相變導致的透射率波動。

柔性OLED封裝層

鈦鋁復合靶（Ti:Al=70:30 at%）濺射TiAlO?薄膜，水汽透過率<10?? g/m2/day，延長屏幕壽命。

六、前沿探索領域

量子計算連接層

6N超純鈦薄膜作為超導量子比特間的互聯層，相干時間>100μs（本源量子合作項目）。

核聚變裝置防護

TiAlW合金靶材用于托卡馬克裝置第一壁涂層，抗中子輻照損傷能力達102? n/m2（中科院合肥試驗）。

智能傳感薄膜

鈦靶濺射的MEMS壓阻層靈敏度提升3倍，用于航天器微振動監測。

七、高純鈦靶材核心應用參數對比

結論與趨勢

高純鈦靶材正從“單一功能層”向多功能集成化方向演進：

材料創新：梯度摻雜（如Ti/TiAlN）靶材成為主流，兼顧導電性、耐蝕性與光學特性；

工藝升級：磁懸浮熔煉（氧含量<50ppm）和AI驅動的晶粒控制（晶粒尺寸偏差<8%）是突破良率瓶頸的關鍵；

應用拓展：2025-2030年，量子器件與核聚變領域將貢獻鈦靶市場30%增量，推動純度標準向6N+邁進。

中國企業在光伏級（如洛陽晶聯）和電子級（如寧夏德運）靶材已實現國產替代，但半導體級6N靶仍依賴進口，需在超純熔煉裝備與缺陷檢測算法上加速攻關。
